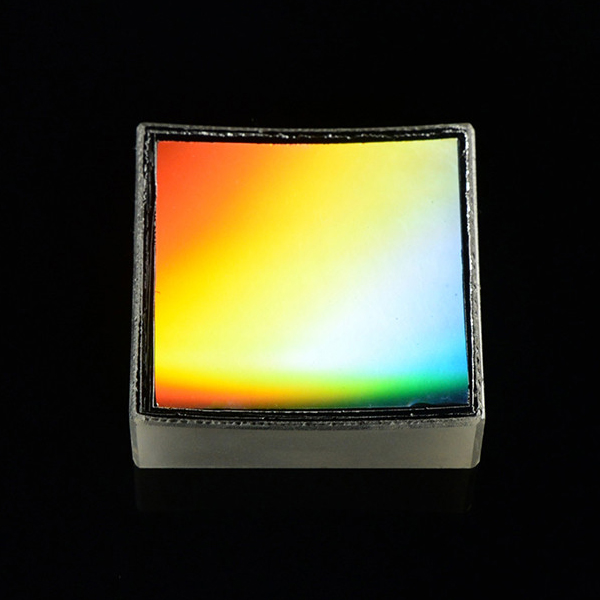

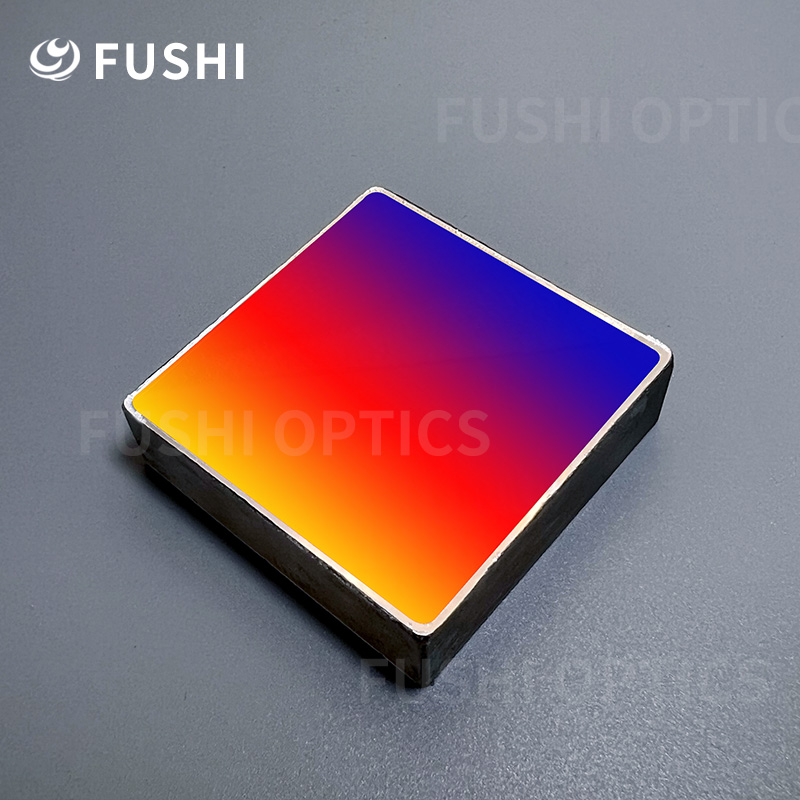

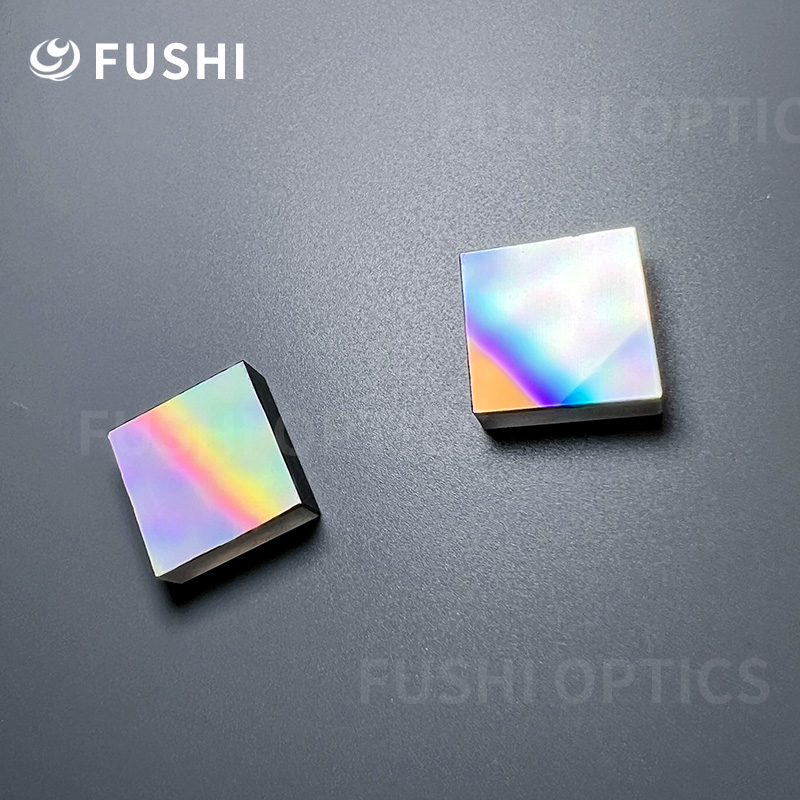

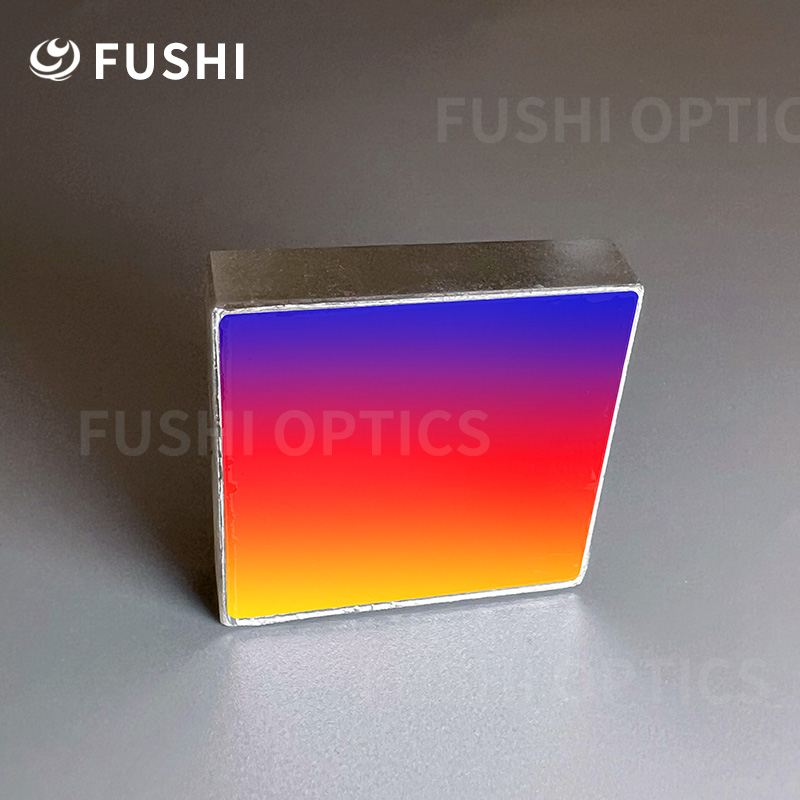

平面刻划光栅
衍射光栅可将复色光（白光）分离成各种组分（通过衍射效应）。各种光栅是由高精度的母光栅进行多次复制而成。光栅复制过程见如下描述。
高品质仪器级别的光栅可近乎满足所有的衍射需求，特别是在效率要求比较高的时候。可以根据尺寸，纹槽间距以及闪耀波长来选择光栅。理论分辨率与母光栅的每毫米槽纹数成比例，闪耀角和光栅间距决定了特种波长和光谱区域的最大效率。
衍射光栅尺可用在各种单色光的研究、教学、以及工业场合，几乎所有的商用分光光度计（紫外光、可见光、红外光、荧光、拉曼光、原子吸收等）都使用衍射光栅来选择特殊的波长或扫描整个波长区域。对于一个普通的光栅尺，通常在峰值效率时复制光栅。复制全息光栅时需要将杂散光调整到最小，且需要高分辨率的母尺。注意：光栅尺和全息光栅尺的损坏阈制在脉冲激光下为350mj/cm2，在连续激光模式下为40 Watts/cm2。

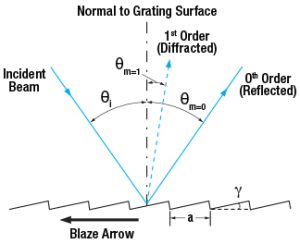

刻线式衍射光栅是在一个镀了铝膜的光学基板上刻有一系列密集的、间距线宽相等的平行直线，通常叫做“主尺”。采用高精密的干涉测量驱动器控制一个钻石刀来按照设定的间距和角度进行刻划，形成锯齿状的槽纹（通常称为闪耀角）。复制时首先在母版上真空沉积一层很薄的膜层，然后在分离层上镀一层铝膜，再在顶层镀上一层环氧层，复制刻槽表面，复制的光栅从主光栅上分离出来后，这个化合的过程便随着分离过程的结束而结束了。
|
刻线 |
20~1800Lines/mm |
| 闪耀波长 | 250-10000nm |
| 闪耀角 | 4.3°-52.7° |
| 镀膜 | 铝 |
| 类型 | 衍射光栅 |

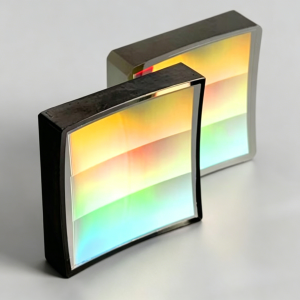

衍射光栅是一种基于光的衍射和干涉原理，能对光的波长、方向等特性进行分离和调控的光学元件。它由大量等间距、平行排列的周期性结构（如刻痕、狭缝或反射面）组成，广泛应用于光谱分析、光通信、激光技术、光学仪器设计等领域。
在光栅的研发方面，孚仕拥有自主研发模板的核心能力。研发团队由多位具有多年行业经验的专家组成，凭借着深厚的专业知识和丰富的实践经验，能够在短时间内完成模板的研发工作。与其他企业相比，我们的模板研发周期大大缩短，这使得孚仕能够更快地将新产品推向市场，满足客户不断变化的需求。同时，我们始终坚持以合理的价格为客户提供优质的产品，在保证产品质量的前提下，为客户降低成本。
光栅规格
在产品规格方面，孚仕光学的各类光栅尺寸齐全。无论客户需要何种尺寸的光栅，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的光栅产品。
生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。
部分光栅（其他型号欢迎联系咨询）
| 产品编号 | 尺寸型号 | 闪耀波长（角） | 刻线 | 使用波段 | 光栅类型 |
| TJFSGXTS2008001 | 12.7*12.7*3 | 17.5 | 300 | 400-700nm | 可见透射光栅 |
| TJFSGXTS2008002 | 50*50*3 | 17.5 | 300 | 400-700nm | 可见透射光栅 |
| TJFSGXTS2008003 | 25*25*3 | 28.5 | 600 | 400-700nm | 可见透射光栅 |
| TJFSGXTS2008004 | 25*25*3 | 29.9 | 830 | 400-700nm | 可见透射光栅 |
| TJFSGXTS2008005 | 25*25*3 | 36.9 | 1200 | 400-700nm | 可见透射光栅 |
| TJFSGXTS2008006 | 25*25*2 | / | 300 | 250-500nm | UV透射光栅 |
| TJFSGXTS2008007 | 25*25*2 | / | 600 | 250-600nm | UV透射光栅 |
| TJFSGXTS2008008 | 50*50*2 | / | 830 | 250-450nm | UV透射光栅 |
| 产品编号 | 尺寸型号 | 闪耀波长 | 刻线 | 闪耀角 | 光栅类型 |
| TJFSGXPM2008001 | 40*40 | 12.8 | 50 | 18.7 | 常规平面刻划光栅 |
| TJFSGXPM2008002 | 60*60 | 2.5 | 100 | 7.2 | 常规平面刻划光栅 |
| TJFSGXPM2008003 | 55*55 | 5 | 200 | 30 | 常规平面刻划光栅 |
| TJFSGXPM2008004 | 64*64 | 1.9 | 300 | 16.6 | 常规平面刻划光栅 |
| TJFSGXPM2008005 | 50*50 | 0.5 | 400 | 5.7 | 常规平面刻划光栅 |
| TJFSGXPM2008006 | 50*50 | 0.36 | 600 | 6.2 | 常规平面刻划光栅 |
| TJFSGXPM2008007 | 64*64 | 0.25 | 1200 | 8.6 | 常规平面刻划光栅 |
| TJFSGXPM2008008 | 64*64 | 0.21 | 1800 | 10.9 | 常规平面刻划光栅 |
| TJFSGXPM2008009 | 100*100 | 9.77 | 100 | 29.2 | 大功率激光光栅 |
| TJFSGXPM2008010 | 64*64 | 2.5-20 | 100 | 4.2-19 | 宽波段红外光栅 |
| TJFSGXPM2008011 | 100*100 | – | 54.5 | 46 | 中阶光栅 |
| 产品编号 | 尺寸型号 | 光谱范围 | 刻线 | 闪耀或峰值 | 光栅类型 |
| TJFSGXQX2008001 | 64*64 | 190-800 | 1200 | 220 | 常规平面刻划光栅 |
| TJFSGXQX2008002 | 108*108 | 190-1000 | 1800 | 250 | 常规平面刻划光栅 |
| TJFSGXQX2008003 | 40*40 | 190-800 | 2400 | 250 | 常规平面刻划光栅 |
| TJFSGXQX2008004 | 58*58 | 170-500 | 3600 | 190 | 常规平面刻划光栅 |
| TJFSGXQX2008005 | 58*58 | 160-450 | 4321 | 170 | 常规平面刻划光栅 |
| 产品编号 | 尺寸型号 | 刻线 | 波长范围 | 光谱长度 | 光栅类型 |
| TJFSGXAM2008001 | 30*30 | 489.86 | 200-800 | 25.32 | 平面凹面光栅 |
| TJFSGXAM2008002 | 60*60 | 454.31 | 285-720 | 25.39 | 平面凹面光栅 |
| TJFSGXAM2008003 | 50*50 | 217.15 | 400-950 | 20.15 | 平面凹面光栅 |

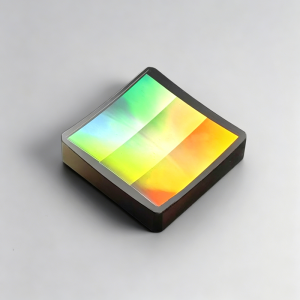

| TJFSGXAM2008004 | 32*32 | 1200 | 200-800 | 210 | IV行凹面光栅 |
| TJFSGXAM2008005 | 32*32 | 1200 | 250-800 | 250 | IV行凹面光栅 |
| TJFSGXAM2008006 | 32*32 | 1200 | 250-800 | 290 | IV行凹面光栅 |
| TJFSGXAM2008007 | 40*45 | 1200 | 200-800 | 200 | IV行凹面光栅 |
光栅使用须知：
光栅的表面极易损坏，拿取时只能接触边缘；最好佩戴乳胶手套来防止手指上的脏污接触光栅表面；光栅上的灰尘不能用接触式的方法去清洁，极易造成损伤。
在孚仕光学，数十年经验的老师傅亲自指导参与生产。他们将自己多年积累的精湛技艺传授给年轻一代的工人，确保了产品的生产工艺得到传承和发扬。师傅们对每一个生产环节都精益求精，不放过任何一个细节，为产品的高品质奠定了坚实的基础，真正弘扬工匠精神。
选择孚仕光学，就是选择专业、高效、优质的光栅解决方案。我们将以卓越的产品、优质的服务和创新的精神，与客户携手共进，共创美好未来。
欢迎来电咨询：155 2282 5423 微信：wangzai05211
