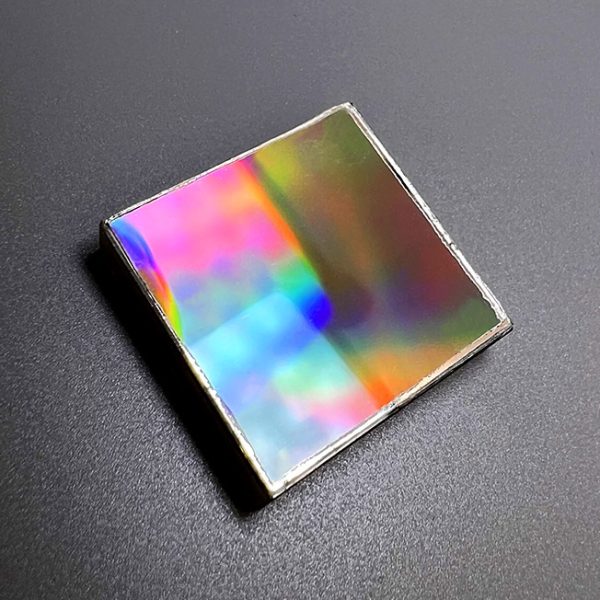

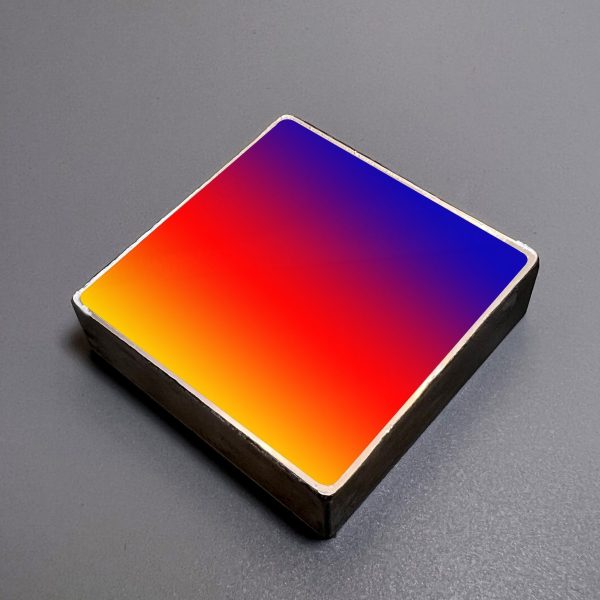

衍射光栅

衍射光栅是一种周期性微结构或光学性能（如折射率）的超精密光学元件，具有色散、分束、偏振和相位匹配等特性。衍射光栅按照用途分为光谱光栅、位移测量光栅、同步辐射光栅、激光合束光栅和脉冲压缩光栅等，作为核心元器件，分别在天文、光谱仪器、同步辐射、精密测量、光刻机、惯性约束核聚变等领域均得到广泛的应用。

分类：

衍射光栅是一种基于光的衍射和干涉原理，能对光的波长、方向等特性进行分离和调控的光学元件。它由大量等间距、平行排列的周期性结构（如刻痕、狭缝或反射面）组成，广泛应用于光谱分析、光通信、激光技术、光学仪器设计等领域。

刻线 20~1800Lines/mm
闪耀波长 250-10000nm
闪耀角 4.3°-52.7°
镀膜 铝
有效孔径 90%



在光栅的研发方面，孚仕拥有自主研发模板的核心能力。研发团队由多位具有多年行业经验的专家组成，凭借着深厚的专业知识和丰富的实践经验，能够在短时间内完成模板的研发工作。与其他企业相比，我们的模板研发周期大大缩短，这使得孚仕能够更快地将新产品推向市场，满足客户不断变化的需求。同时，我们始终坚持以合理的价格为客户提供优质的产品，在保证产品质量的前提下，为客户降低成本。



光栅规格



在产品规格方面，孚仕光学的各类光栅尺寸齐全。无论客户需要何种尺寸的光栅，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的光栅产品。

生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。

部分光栅（其他型号欢迎联系咨询）

产品编号 尺寸型号 闪耀波长（角） 刻线 使用波段 光栅类型
TJFSGXTS2008001 12.7*12.7*3 17.5 300 400-700nm 可见透射光栅
TJFSGXTS2008002 50*50*3 17.5 300 400-700nm 可见透射光栅
TJFSGXTS2008003 25*25*3 28.5 600 400-700nm 可见透射光栅
TJFSGXTS2008004 25*25*3 29.9 830 400-700nm 可见透射光栅
TJFSGXTS2008005 25*25*3 36.9 1200 400-700nm 可见透射光栅
TJFSGXTS2008006 25*25*2 / 300 250-500nm UV透射光栅
TJFSGXTS2008007 25*25*2 / 600 250-600nm UV透射光栅
TJFSGXTS2008008 50*50*2 / 830 250-450nm UV透射光栅
产品编号 尺寸型号 闪耀波长 刻线 闪耀角 光栅类型

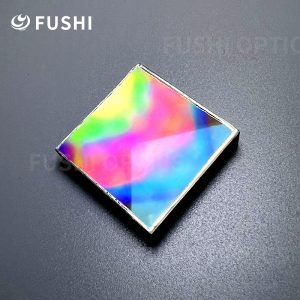

TJFSGXPM2008001 40*40 12.8 50 18.7 常规平面刻划光栅
TJFSGXPM2008002 60*60 2.5 100 7.2 常规平面刻划光栅
TJFSGXPM2008003 55*55 5 200 30 常规平面刻划光栅
TJFSGXPM2008004 64*64 1.9 300 16.6 常规平面刻划光栅
TJFSGXPM2008005 50*50 0.5 400 5.7 常规平面刻划光栅
TJFSGXPM2008006 50*50 0.36 600 6.2 常规平面刻划光栅
TJFSGXPM2008007 64*64 0.25 1200 8.6 常规平面刻划光栅
TJFSGXPM2008008 64*64 0.21 1800 10.9 常规平面刻划光栅
TJFSGXPM2008009 100*100 9.77 100 29.2 大功率激光光栅
TJFSGXPM2008010 64*64 2.5-20 100 4.2-19 宽波段红外光栅
TJFSGXPM2008011 100*100 – 54.5 46 中阶光栅
产品编号 尺寸型号 光谱范围 刻线 闪耀或峰值 光栅类型
TJFSGXQX2008001 64*64 190-800 1200 220 常规平面刻划光栅
TJFSGXQX2008002 108*108 190-1000 1800 250 常规平面刻划光栅
TJFSGXQX2008003 40*40 190-800 2400 250 常规平面刻划光栅
TJFSGXQX2008004 58*58 170-500 3600 190 常规平面刻划光栅
TJFSGXQX2008005 58*58 160-450 4321 170 常规平面刻划光栅

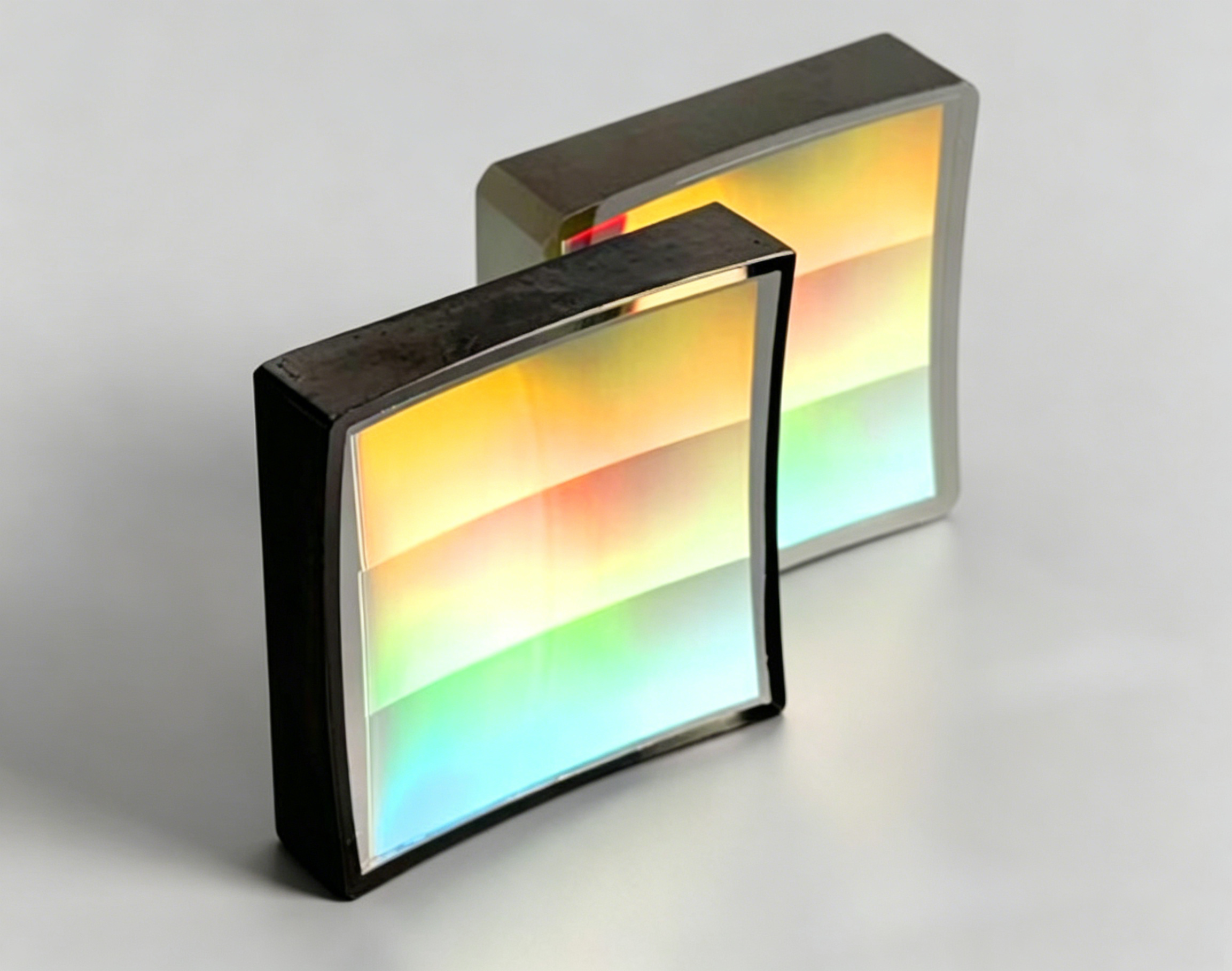

产品编号 尺寸型号 刻线 波长范围 光谱长度 光栅类型
TJFSGXAM2008001 30*30 489.86 200-800 25.32 平面凹面光栅
TJFSGXAM2008002 60*60 454.31 285-720 25.39 平面凹面光栅
TJFSGXAM2008003 50*50 217.15 400-950 20.15 平面凹面光栅
TJFSGXAM2008004 32*32 1200 200-800 210 IV行凹面光栅
TJFSGXAM2008005 32*32 1200 250-800 250 IV行凹面光栅
TJFSGXAM2008006 32*32 1200 250-800 290 IV行凹面光栅
TJFSGXAM2008007 40*45 1200 200-800 200 IV行凹面光栅



光栅使用须知：

光栅的表面极易损坏，拿取时只能接触边缘；最好佩戴乳胶手套来防止手指上的脏污接触光栅表面；光栅上的灰尘不能用接触式的方法去清洁，极易造成损伤。
