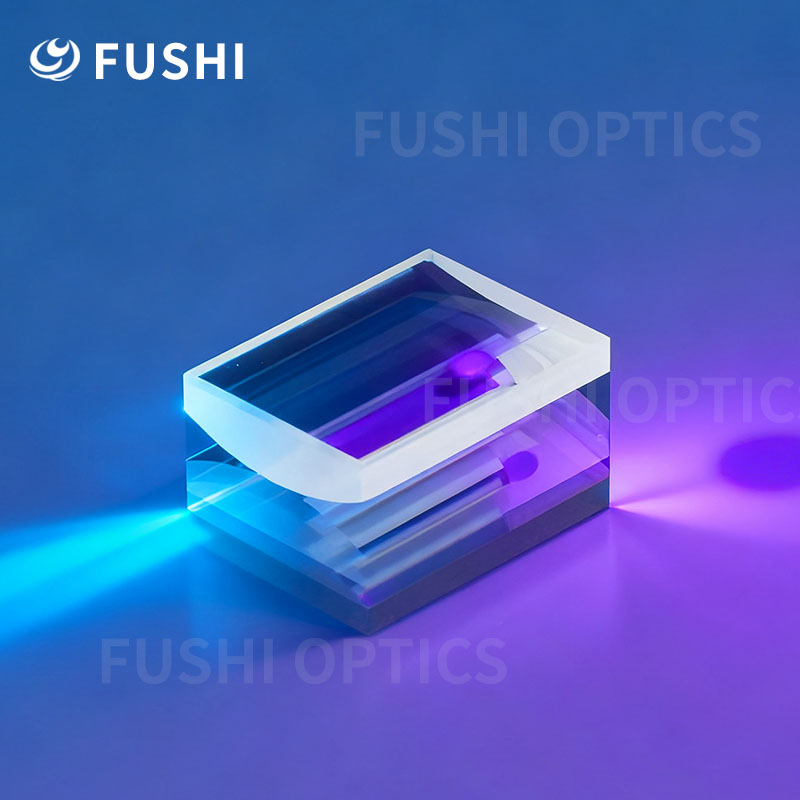

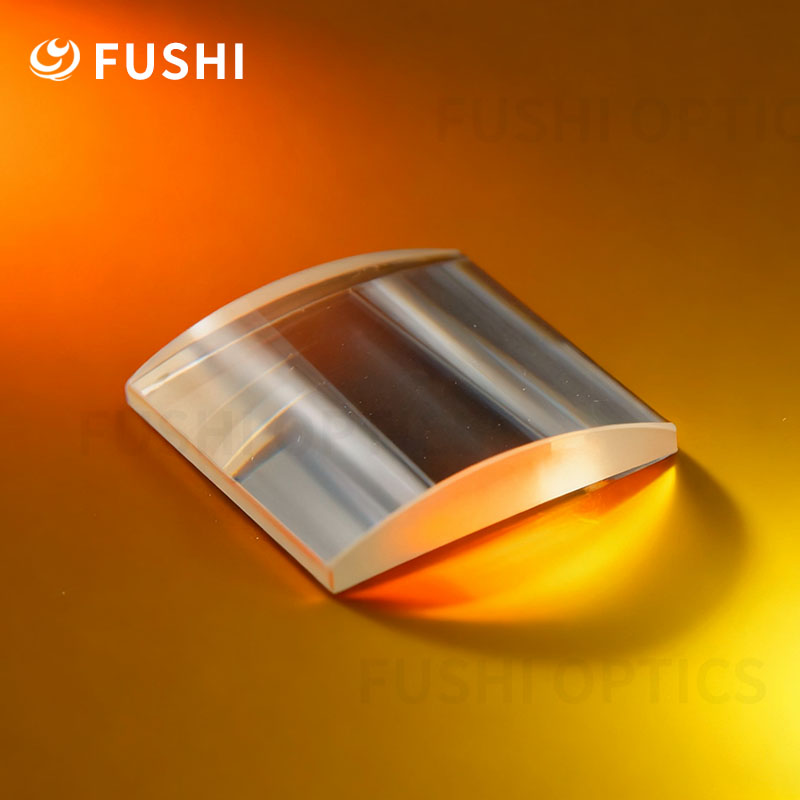

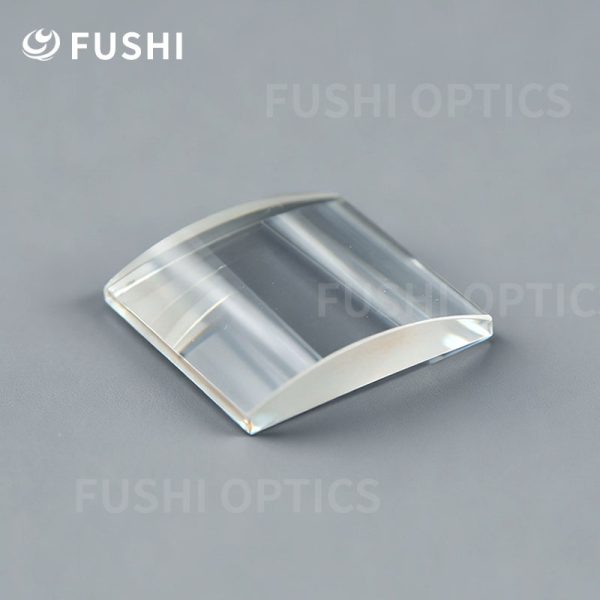

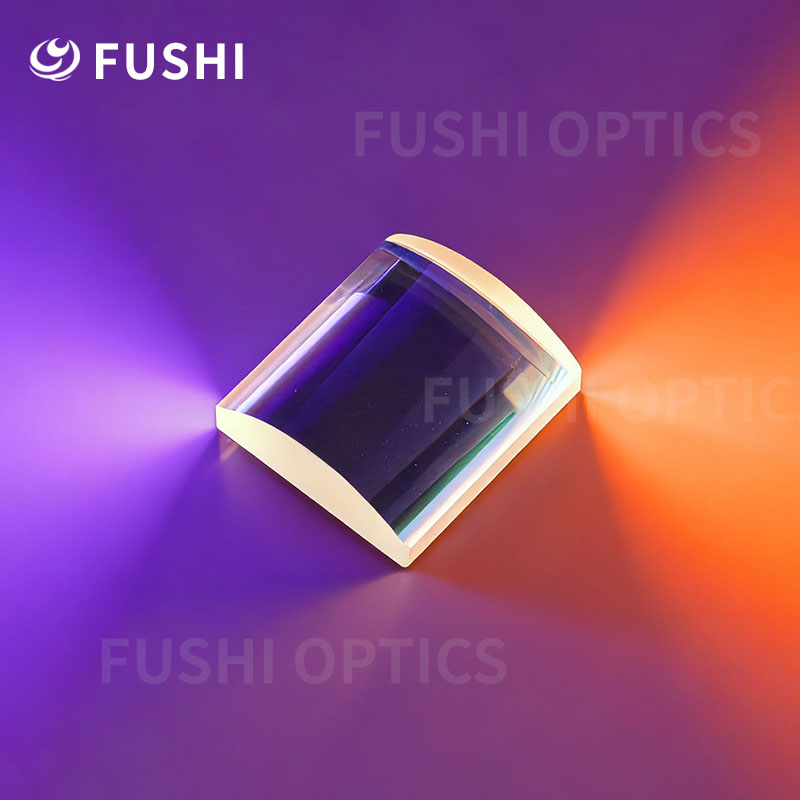

平凸柱面透镜是一种一面是平面：光线通过时不发生偏折；另一面是凸柱面：像圆柱体侧面的一部分，呈向外凸出的弧面，在一个方向上具有聚焦或发散光线的能力。它属于柱面透镜的一种，但与“双凸柱面”或“平凹柱面”不同，它只有一面有曲率，结构更简单，功能更明确。
| 光学功能 | 结构原因 |
| 单方向聚焦/发散 | 凸柱面在一个方向上有曲率，使光线在该方向上发生偏折；平面则不改变光线方向 |
| 线光生成 | 因为只有一个方向聚焦，所以点光源经过后会形成一条线光，而不是一个光点 |
| 光束整形 | 可以将圆形光束变为椭圆形，或在某一方向压缩/扩展光束尺寸 |
| 像差校正 | 可用于校正系统中某一方向上的像散或彗差，因为它的作用是单向 |
| 尺寸(mm) | 5*5-20*20 |
| 焦距EFL(mm) | 10-1000 |
| 中心厚度Tc(mm) | 2.0-12.0 |
| 边缘厚度Te(mm) | 1.0-3.0 |
| 半径 R1(mm) | 5.0-500.0 |
| 材料 | 光学玻璃、氟化钙、硒化锌、石英等 |
| 镀膜 | 增透膜、高反射膜、带通滤光膜、分光膜等 |
在透镜的研发方面，孚仕拥有自主研发模板的核心能力。研发团队由多位具有多年行业经验的专家组成，凭借着深厚的专业知识和丰富的实践经验，能够在短时间内完成模板的研发工作。与其他企业相比，我们的模板研发周期大大缩短，这使得孚仕能够更快地将新产品推向市场，满足客户不断变化的需求。同时，我们始终坚持以合理的价格为客户提供优质的产品，在保证产品质量的前提下，为客户降低成本。

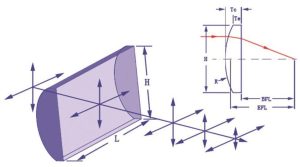

平凸柱面透镜规格
在产品规格方面，孚仕光学的各类透镜尺寸齐全。无论客户需要何种尺寸的透镜，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的透镜产品。生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。
注：以下表格展示仅为部分双凸透镜尺寸，其他尺寸欢迎咨询，同时我司支持各类尺寸、各类镀膜定制
透镜类型：标准平凸柱面透镜
| 产品型号 | 尺寸X*Y | 焦距EFL(mm) | 半径 R1(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光洁度 |
| TJFSGXPTZM2010001 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 未镀膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010002 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 未镀膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010003 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 未镀膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010004 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 未镀膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010005 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 未镀膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010006 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 增透膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010007 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 增透膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010008 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 增透膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010009 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 增透膜 | 光学玻璃（BK7） | 60/40 |
| TJFSGXPTZM2010010 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 增透膜 | 光学玻璃（BK7） | 60/40 |
透镜类型：石英平凸柱面透镜
| 产品型号 | 尺寸X*Y | 焦距EFL(mm) | 半径 R1(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光洁度 |
| TJFSGXPTZM2010011 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010012 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010013 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010014 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010015 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010016 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010017 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010018 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010019 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPTZM2010020 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 增透膜 | 石英（JGS1） | 40/20 |
透镜类型：氟化钙平凸柱面镜
| 产品型号 | 尺寸X*Y | 焦距EFL(mm) | 半径 R1(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光洁度 |
| TJFSGXPTZM2010021 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 未镀膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010022 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 未镀膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010023 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 未镀膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010024 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 未镀膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010025 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 未镀膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010026 | 5.0×5.0 | 20.00 | 10.40 | 2.30 | 2.00 | 增透膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010027 | 10.0×10.0 | 13.00 | 6.60 | 4.30 | 2.00 | 增透膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010028 | 20.0×20.0 | 50.00 | 26.00 | 4.00 | 2.00 | 增透膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010029 | 20.0×20.0 | 500.00 | 255.00 | 3.20 | 3.00 | 增透膜 | 氟化钙(CaF₂) | 40/20 |
| TJFSGXPTZM2010030 | 20.0×20.0 | 1000.00 | 516.00 | 3.10 | 3.00 | 增透膜 | 氟化钙(CaF₂) | 40/20 |
平凸柱面透镜由于其“单方向聚焦”的特性，在很多需要控制光束形状、生成线光、校正像差的场景中非常有用：
| 功能 | 原理 | 应用说明 |
| 单方向聚焦 | 凸柱面使光线在曲率方向上发生折射，汇聚成线 | 激光划线、光束整形 |
| 生成线光源 | 将点光源变成一条线光（而不是光点） | 条码扫描、光学检测 |
| 光束整形 | 把圆形光束变成椭圆形，或在某一方向压缩/扩展光束 | 光学系统耦合、成像优化 |
| 像差校正 | 校正系统中某一方向上的像散或彗差 | 复合光学系统设计 |
| 应用领域 | 具体用途 |
| 激光加工 | 激光划线、激光切割、激光打标系统中生成线光束 |
| 光学检测 | 条形码扫描、光学测量设备中的线光源生成 |
| 医疗设备 | 激光手术中控制光束形状 |
| 投影系统 | 生成特定形状的光束用于投影成像 |
| 光纤通信 | 光束整形，提高耦合效率 |
| 天文与科研 | 光学系统中校正像散、彗差等单方向像差 |
本公司提供：
- 免费光学设计咨询服务
- 非标尺寸48小时快速报价
- 批量采购享梯度折扣
在产品规格方面，孚仕光学的各类光学元件尺寸齐全。无论客户需要何种尺寸的元件，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的光学元件产品。
欢迎来电咨询：155 2282 5423 微信：wangzai05211
