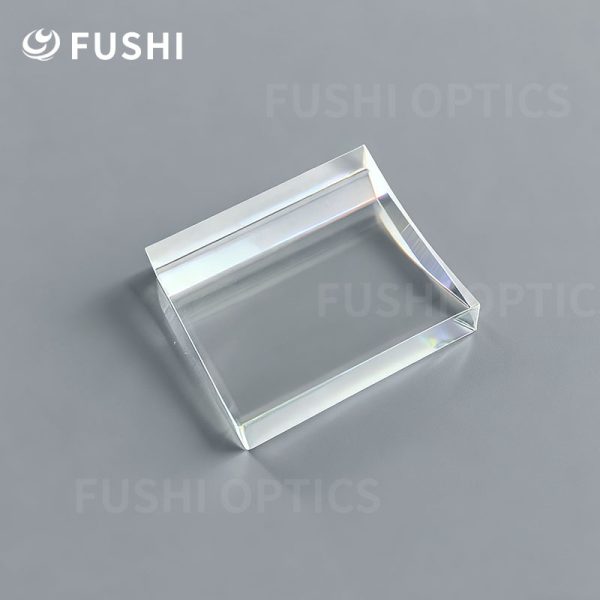

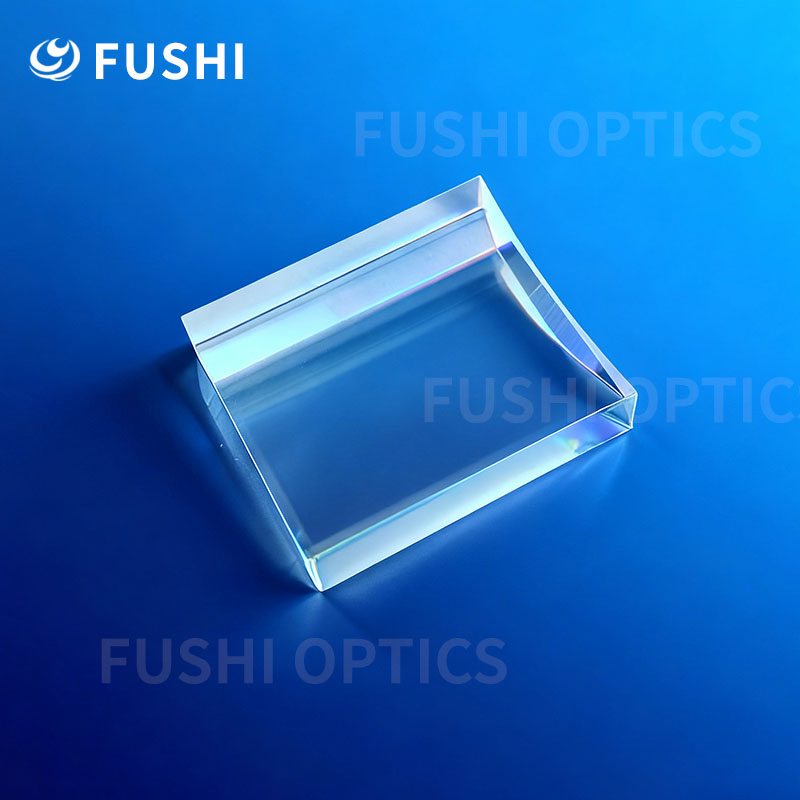

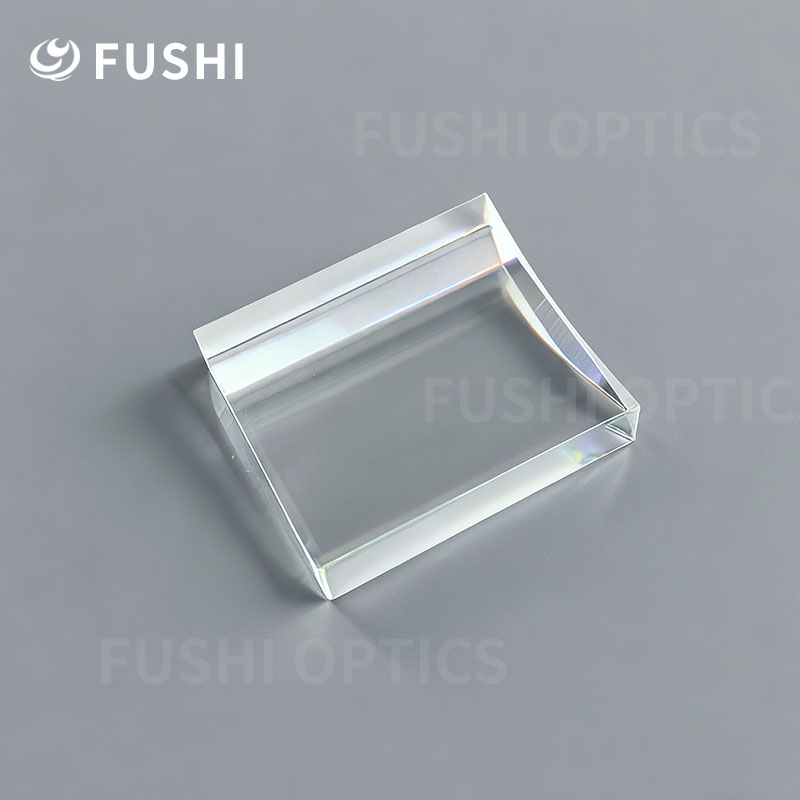

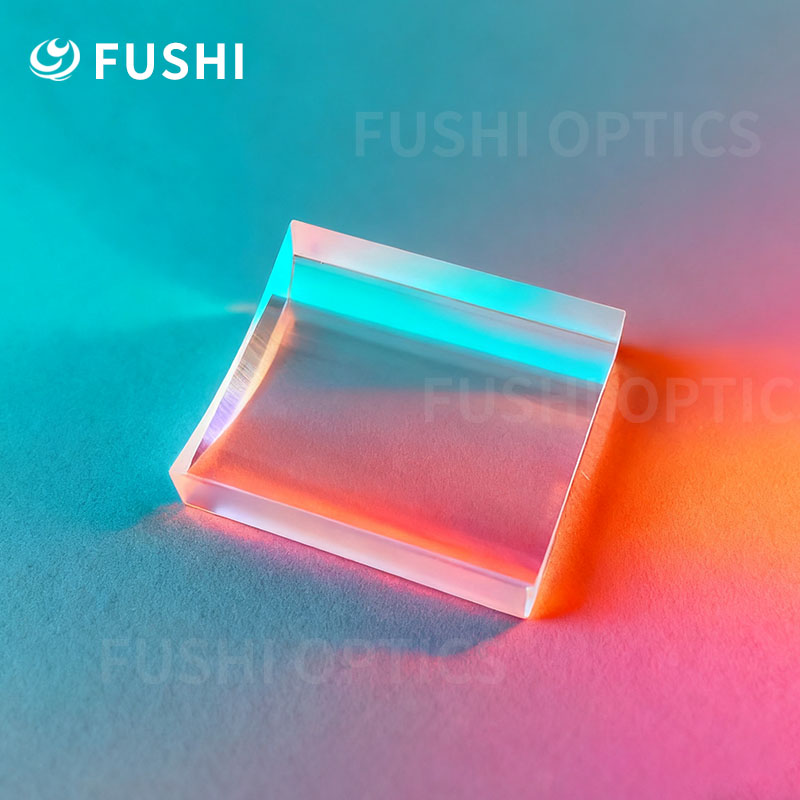

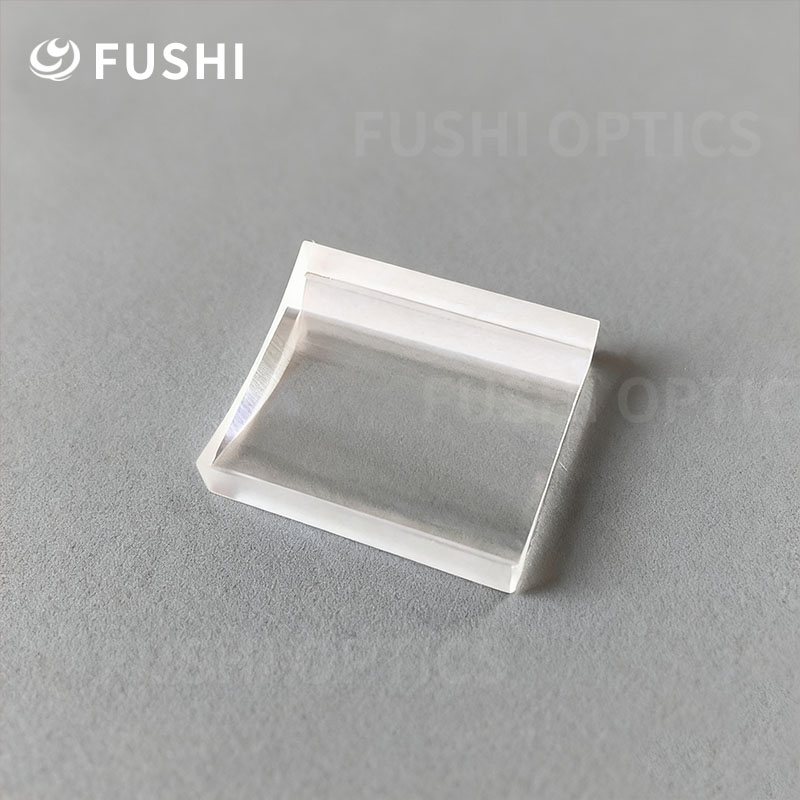

平凹柱面透镜是一种特殊的光学元件，是一种柱面透镜，其特点是：一侧为平面；另一侧为凹圆柱面（沿圆柱轴向凹陷的曲面）。它的光学作用是在垂直于光轴的方向上发散光线（与平凸柱面透镜的会聚作用相反），同时沿光轴方向保持光线平行（无折射）
| 尺寸(mm) | 8*4-50*50 |
| 焦距EFL(mm) | -10—— -1000 |
| 中心厚度Tc(mm) | 2.0-3.0 |
| 边缘厚度Te(mm) | 3.0-11.0 |
| 材料 | 光学玻璃、氟化钙、硒化锌、石英等 |
| 镀膜 | 增透膜、高反射膜、带通滤光膜、分光膜等 |
在透镜的研发方面，孚仕拥有自主研发模板的核心能力。研发团队由多位具有多年行业经验的专家组成，凭借着深厚的专业知识和丰富的实践经验，能够在短时间内完成模板的研发工作。与其他企业相比，我们的模板研发周期大大缩短，这使得孚仕能够更快地将新产品推向市场，满足客户不断变化的需求。同时，我们始终坚持以合理的价格为客户提供优质的产品，在保证产品质量的前提下，为客户降低成本。
平凸柱面透镜规格
在产品规格方面，孚仕光学的各类透镜尺寸齐全。无论客户需要何种尺寸的透镜，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的透镜产品。生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。
注：以下表格展示仅为部分平凹柱面透镜尺寸，其他尺寸欢迎咨询，同时我司支持各类尺寸、各类镀膜定制
透镜类型：标准平凹柱面透镜
| 产品型号 | 尺寸X*Y/直径(mm) | 焦距EFL(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光洁度 |
| TJFSGXPAZM2010001 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 未镀膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010002 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 未镀膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010003 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 未镀膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010004 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 未镀膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010005 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 未镀膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010006 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 增透膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010007 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 增透膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010008 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 增透膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010009 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 增透膜 | 光学玻璃（BK7/K9) | 60/40 |
| TJFSGXPAZM2010010 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 增透膜 | 光学玻璃（BK7/K9) | 60/40 |
透镜类型：石英平凹柱面透镜
| 产品型号 | 尺寸X*Y/直径(mm) | 焦距EFL(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光
洁度 |
| TJFSGXPAZM2010011 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010012 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010013 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010014 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 未镀膜 | 石英（JGS1） | 2.00 |
| TJFSGXPAZM2010015 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 未镀膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010016 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010017 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010018 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010019 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 增透膜 | 石英（JGS1） | 40/20 |
| TJFSGXPAZM2010020 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 增透膜 | 石英（JGS1） | 40/20 |
透镜类型：氟化钙平凹柱面透镜
| 产品型号 | 尺寸X*Y/直径(mm) | 焦距EFL(mm) | 中心厚度Tc(mm) | 边缘厚度Te(mm) | 镀膜 | 材料 | 表面光洁度 |
| TJFSGXPAZM2010021 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 未镀膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010022 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 未镀膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010023 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 未镀膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010024 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 未镀膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010025 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 未镀膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010026 | 8.0×4.0 | -4.00 | 2.00 | 3.54 | 增透膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010027 | 12.0×10.0 | -25.00 | 2.00 | 3.01 | 增透膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010028 | 20.0×20.0 | -150.00 | 3.00 | 3.65 | 增透膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010029 | 40.0×20.0 | -1000.00 | 3.00 | 3.1 | 增透膜 | 氟化钙(CaF₂) | 60/40 |
| TJFSGXPAZM2010030 | 53.0×50.8 | -75.00 | 2.00 | 11.47 | 增透膜 | 氟化钙(CaF₂) | 60/40 |
平凹柱面透镜的材质选择需综合考虑波段需求、光学性能、环境耐受性及成本。
| 材质类型 | 优点 | 缺点 | 应用领域 | |
| 石英晶体（JGS1） | – 宽波段透过率（紫外到近红外）
– 高纯度，低散射 |
– 成本较高 – 加工难度大 |
– 紫外到近红外光学系统（激光器、光学窗口） – 半导体制造（光刻机镜头） |
|
| 氟化钙（CaF₂） | – 紫外到红外宽波段透过（0.15-9μm） – 低荧光背景，适合高精度成像 |
– 脆性高，易碎 – 对机械冲击敏感 |
– 紫外激光系统（准分子激光）
– 红外光谱仪 |
|
| 硒化锌（ZnSe） | – 中红外高透过率（3-12μm） – 低吸收，适合高功率激光 |
– 化学腐蚀性强（需特殊镀膜保护） – 成本较高 |
– 中红外激光系统（CO₂激光加工、医疗激光） – 热成像镜头 |
|
| 应用领域 | 常用材质 | 需求特点 |
| 激光系统 | 紫外熔石英（紫外激光）、氟化钙（红外激光）、硒化锌（CO₂激光） | 高透过率、耐高功率、波段匹配 |
| 光学成像 | 冕牌玻璃（可见光）、火石玻璃（复消色差）、COP（高端相机） | 低像差、高分辨率、色彩还原 |
| 消费电子 | PMMA、PC | 轻质、低成本、易加工 |
| 医疗设备 | 氟化钙（红外成像）、石英晶体（紫外消毒） | 生物相容性、宽波段透过 |
| 工业检测 | 光学玻璃（高精度测量）、PC（抗冲击） | 耐磨损、稳定性高 |
| 天文观测 | 紫外熔石英（紫外望远镜）、红外氟化钙（红外望远镜） | 低热膨胀、高透过率 |
本公司提供：
- 免费光学设计咨询服务
- 非标尺寸48小时快速报价
- 批量采购享梯度折扣
在产品规格方面，孚仕光学的各类光学元件尺寸齐全。无论客户需要何种尺寸的元件，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的光学元件产品。
欢迎来电咨询：155 2282 5423 微信：wangzai05211
