棒透镜

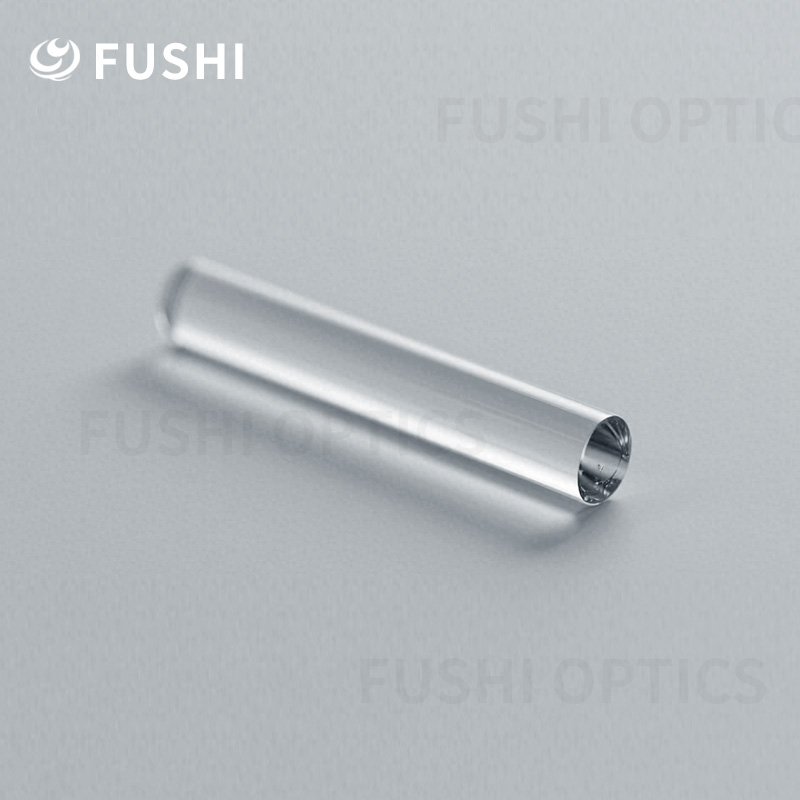

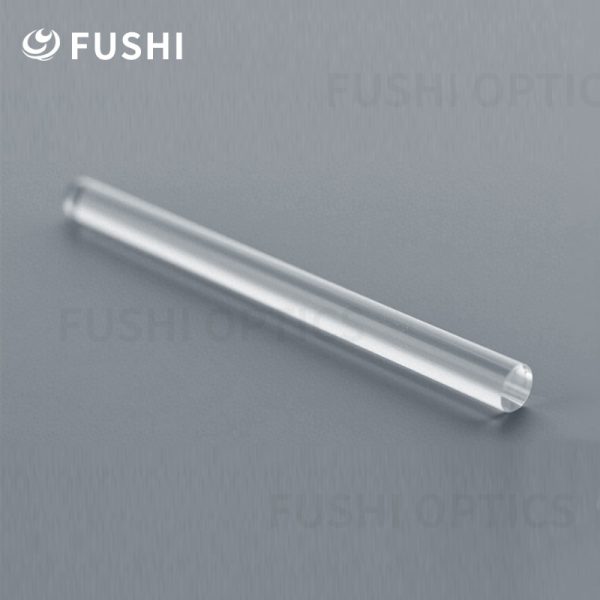

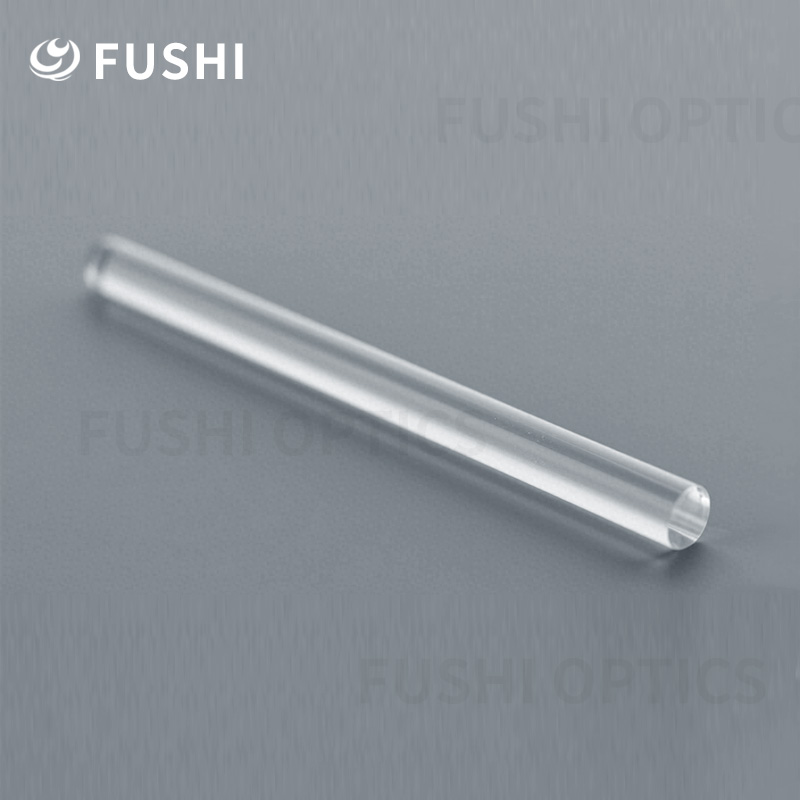

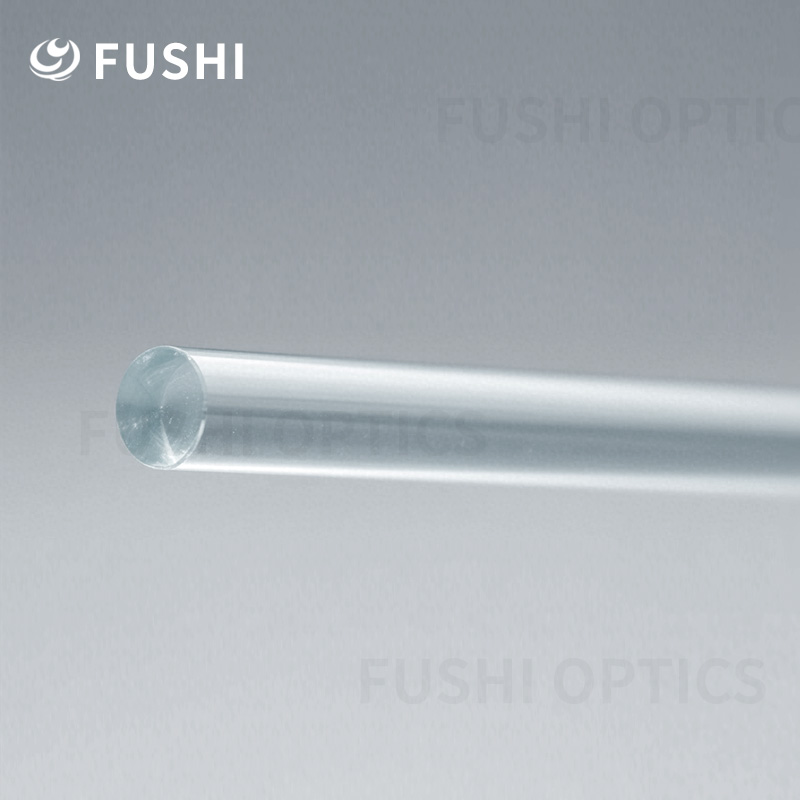

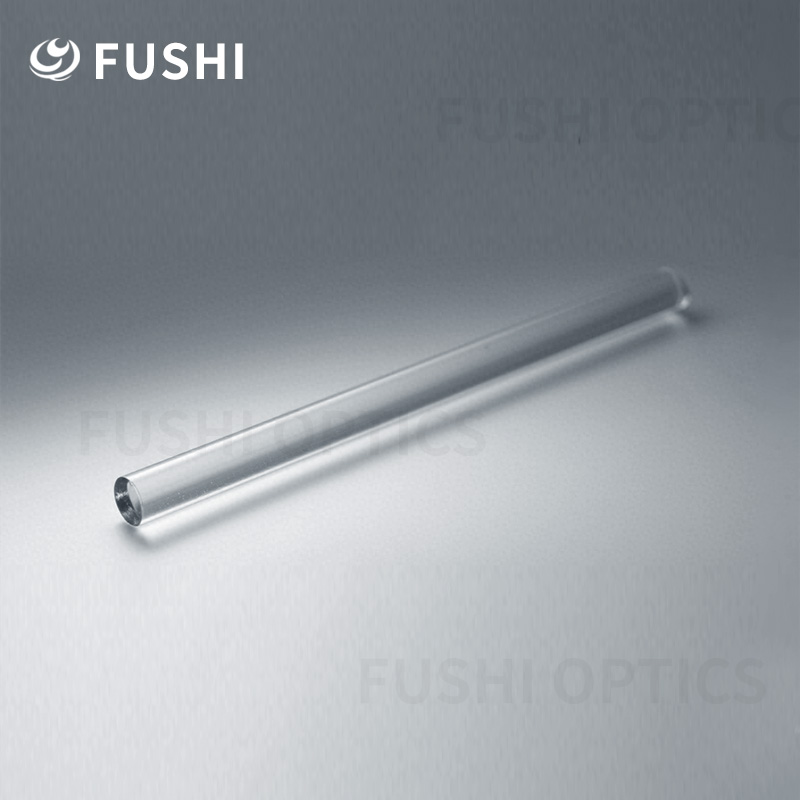

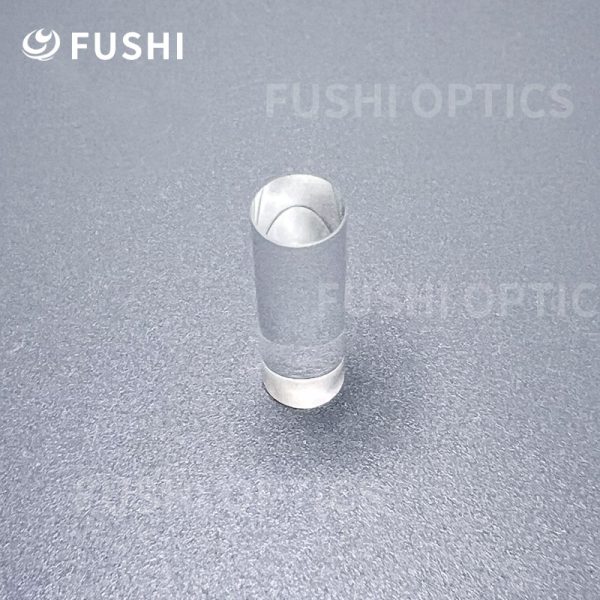

棒镜，也称为透镜棒或圆柱透镜，是一种特殊形态的光学元件。其外形通常为经过精密加工、具有光学精度的圆柱体。与传统的球面或非球面透镜不同，棒镜的核心功能在于其一维光学特性——它只在圆柱体的径向（直径方向）具有曲率，能够对光线进行会聚或发散，而在轴向（长度方向）上则没有光学功率，光线保持直线传播。这一特性使其成为处理线状光束、矫正像散和进行复杂光路整形的理想选择。

核心工作原理

棒镜的本质是一个在二维平面上拥有曲率的圆柱透镜。其工作原理基于几何光学中的折射定律。

一维聚焦/准直：它的主要功能是在单个轴向上（例如水平方向）对入射光束进行聚焦、发散或准直，而不会影响与之垂直的轴向（例如垂直方向）的光束。这可以将一个点光斑转换为一条均匀的亮线，或将一条线光斑准直为一个点。

像散矫正：在激光二极管（LD）等光源中，光束本身存在像散，出射光在快轴和慢轴方向上的发散角不同。棒镜可以有效地矫正这种不对称性，将椭圆形的光斑整形成圆形。

光束变换：通过多根棒镜的组合使用，可以实现光束的扩束、缩束以及复杂的光路折叠，从而节省空间，优化系统布局。

关键性能参数

材质：常见的有光学玻璃（如K9, BK7）、熔融石英（抗热性好）、以及各种光学塑料（成本低，适用于大批量生产）。

尺寸：直径与长度是核心参数，直接决定了其光学性能和适用场景。

表面精度：表面面型（通常为圆柱面）的质量，以光圈数（N）和局部误差（ΔN）表示，影响成像质量。

表面质量：以划痕-麻点（Scratch-Dig）标准衡量，关乎散射损耗和激光损伤阈值。

镀膜：根据应用波长（如可见光、近红外）可增镀增透膜（AR膜），以最大限度减少表面反射损耗。

棒镜作为一种基础且强大的光学元件，凭借其独特的一维光学控制能力，在从工业制造到日常消费的众多光电领域中扮演着关键角色。其精密的制造工艺（研磨/压铸）和灵活的设计方案，持续推动着光电技术的创新与发展。

棒镜的规格

在产品规格方面，孚仕光学的各类棒镜尺寸齐全。无论客户需要何种尺寸的透镜，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的产品。生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。

注：以下表格展示仅为部分棒镜尺寸，其他尺寸欢迎咨询，同时我司支持各类尺寸、各类镀膜定制

序号	名称	规格型号
1	棒镜	D1.75*16.00
2	棒镜	D1.75*19.40
3	棒镜	D1.75*29.00
4	棒镜	D1.77х26.4
5	棒镜	D1.8*17.30
6	棒镜	D1.78（或1.8 ）* 16.00
7	棒镜	D1.80 x 19.40
8	棒镜	D1.80 x 22.90
9	棒镜	D1.9*16.10
10	棒镜	D1.98*16.00
11	棒镜	D2.00 x 16.00
12	棒镜	D2.00 x 22.90
13	棒镜	D2.68*24.00
14	棒镜	D2.70 x 22.20
15	棒镜	D2.70*26.20
16	棒镜	D2.7*22.90
17	棒镜	D2.7*24.00
18	棒镜	D2.7*29.00
19	棒镜	D2.75*29.00
20	棒镜	D2.28*22.90
21	棒镜	D2.77 x 29.00
22	棒镜	D2.77 x 22.90
23	棒镜	D2.7*26.20
24	棒镜	D2.78 x 29.00
25	棒镜	D2.8*29.50
26	棒镜	D3.47*29.00
27	棒镜	D3.49 x 29.00
28	棒镜	D6.00 x 45.00
29	棒镜	D6.0*46.00
30	棒镜	D6.0*47.00
31	棒镜	D6.0*50.60
32	棒镜	6.50 x 50.60
33	棒镜	6.55 x 46.00
