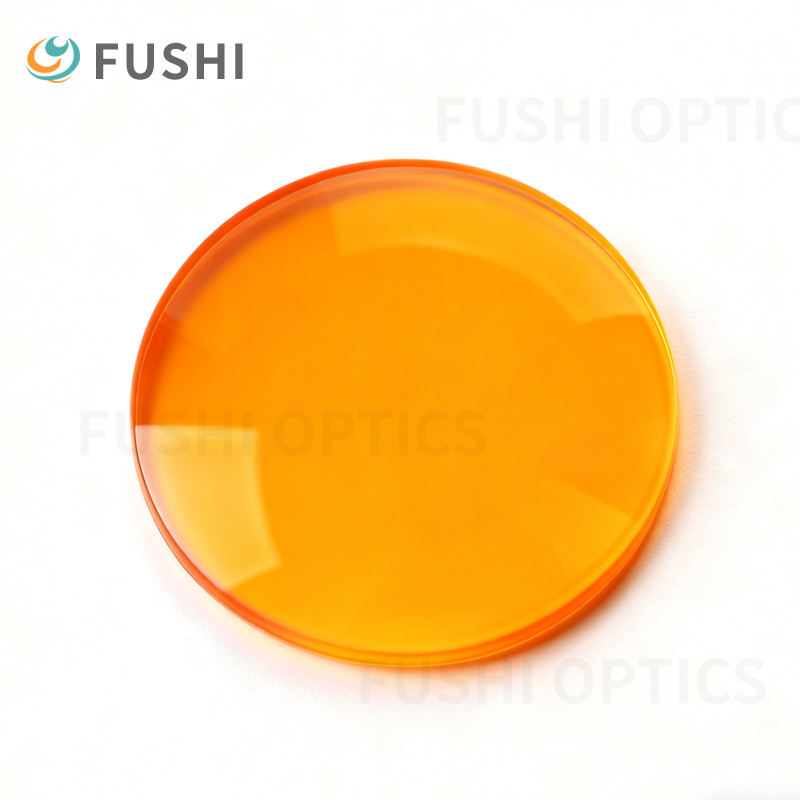

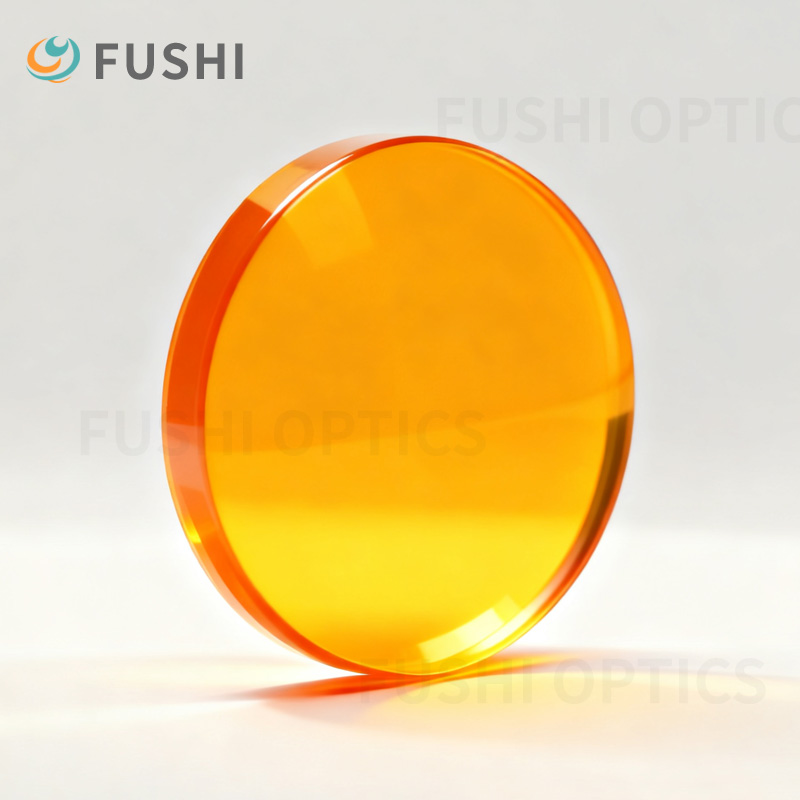

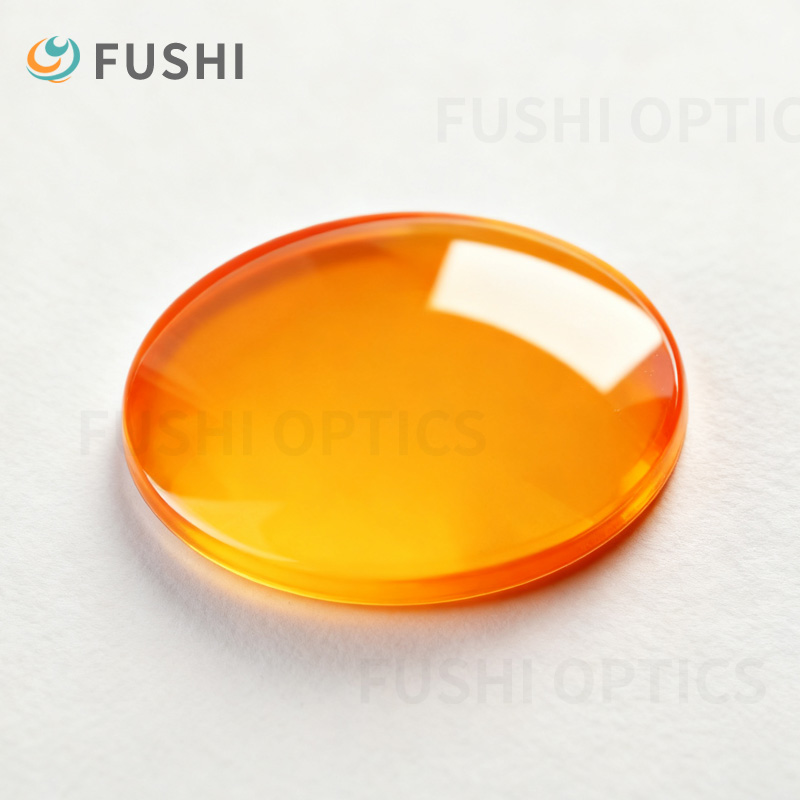

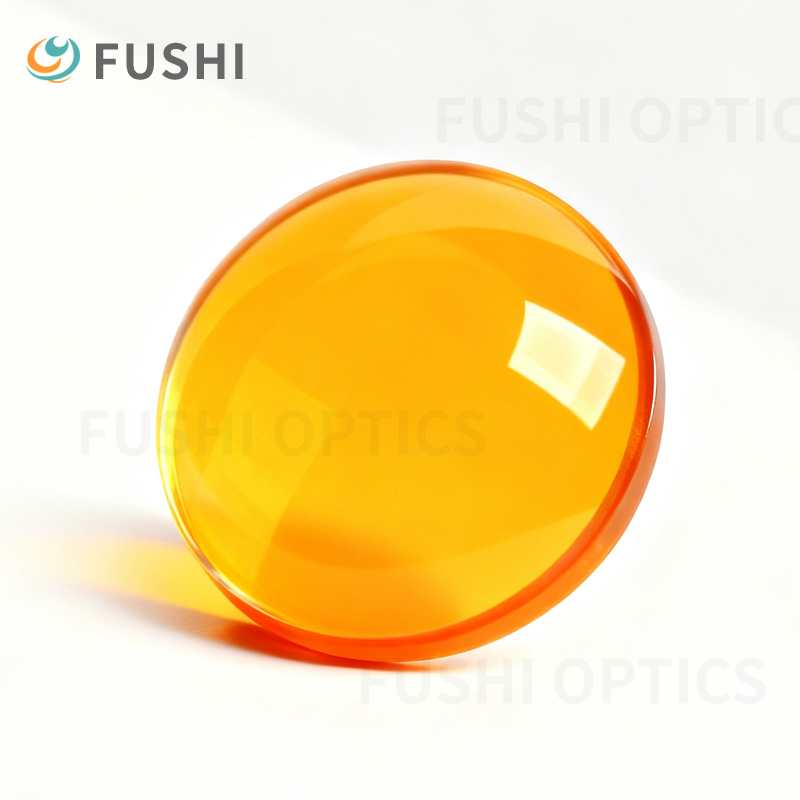

红外透镜

简单来说，红外透镜是一种专门设计用于汇聚、发散或准直红外光的光学元件。它的功能与日常生活中相机、眼镜的玻璃透镜完全类似，但关键区别在于：普通玻璃透镜：为可见光（波长约380-780纳米）设计。红外透镜：为红外光（波长约780纳米至1毫米）设计。

红外光是肉眼看不见的，但我们可以通过特殊的探测器（如热像仪）来“看到”它。

描述

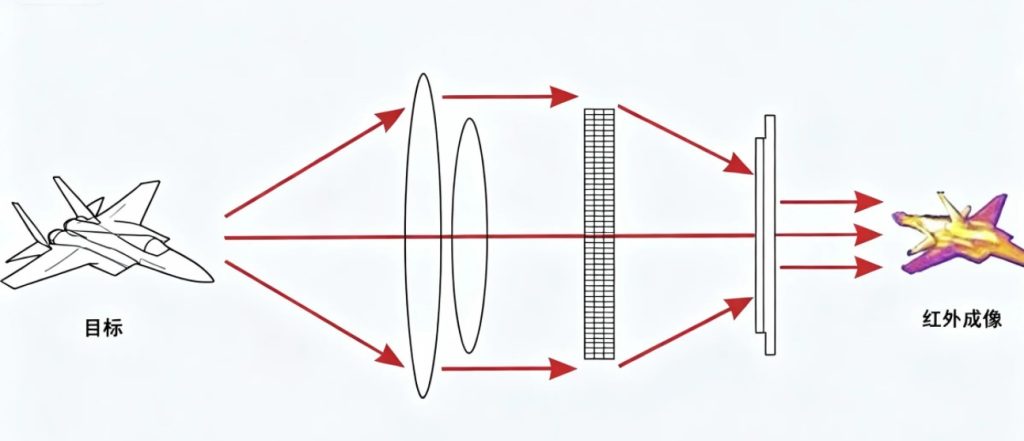

从原理上来说，红外透镜利用了红外线在不同介质中传播时的折射特性。不同的材料对红外线的折射率不同，通过精心设计透镜的形状和材料，就可以使红外线按照预定的路径传播，从而实现聚焦、成像等功能。常见的红外透镜材料有锗、硅等，这些材料在红外波段具有良好的光学性能，能够有效地减少红外线的吸收和散射，保证成像的清晰度和准确性。

红外透镜的分类：按工作波长/波段分类

这是最贴近应用的分类方式，直接对应不同的探测器和技术领域。

近红外透镜：工作波段一般为0.78 – 1.4 µm。常用材料为熔融石英、光学玻璃。应用于激光雷达、夜视辅助驾驶等。

短波红外透镜：工作波段一般为1.4 – 3 µm。常用材料如熔融石英、硅、硫系玻璃。应用于半导体检测、物料分选、天文观测。

中波红外透镜：工作波段一般为3 – 5 µm。这是热成像的核心波段之一。常用材料为硒化锌、硅、氟化钙等。应用于导弹制导、工业测温、高端监控。

长波红外透镜：工作波段一般为8 – 14 µm。这是室温物体热辐射的主要波段，热成像最普及的领域。锗是绝对的主导材料。应用于安防监控、消防救灾、医疗诊断、自动驾驶夜视。

红外透镜的规格

在产品规格方面，孚仕光学的各类透镜尺寸齐全。无论客户需要何种尺寸的棱镜，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的棱镜产品。生产周期短是孚仕光学的又一大优势。我们深知时间对于客户的重要性，因此在生产过程中，孚仕采用先进的生产技术和高效的管理模式，确保产品能够在最短的时间内交付给客户。同时，对产品质量严格把关，从原材料的选择到生产工艺的控制，每一个环节都进行了严格的检测和监控，确保产品质量可靠。

注：以下表格展示仅为部分红外透镜尺寸，其他尺寸欢迎咨询，同时我司支持各类尺寸、各类镀膜定制

1.圆形红外透镜尺寸

编号	直径（mm）	中心厚度（mm）	边缘厚度（mm）	焦距（mm）	曲率半径（mm）	材料
1	10	2	1	20	30	锗（Ge）
2	12.5	2.5	1.2	25	35	硒化锌（ZnSe）
3	15	3	1.5	30	40	硫化锌（ZnS）
4	20	4	2	40	50	锗（Ge）
5	25	5	2.5	50	60	硒化锌（ZnSe）
6	30	6	3	60	70	硫化锌（ZnS）
7	38	7	3.5	75	85	锗（Ge）
8	50	10	5	100	120	硒化锌（ZnSe）

2.方形红外透镜尺寸

编号	边长（mm）	中心厚度（mm）	边缘厚度（mm）	焦距（mm）	曲率半径（mm）	材料
1	10×10	2	1	20	30	锗（Ge）
2	15×15	3	1.5	30	40	硒化锌（ZnSe）
3	20×20	4	2	40	50	硫化锌（ZnS）
4	25×25	5	2.5	50	60	锗（Ge）
5	30×30	6	3	60	70	硒化锌（ZnSe）
6	40×40	8	4	80	90	硫化锌（ZnS）
7	50×50	10	5	100	120	锗（Ge）

3.矩形红外透镜尺寸

编号	长（mm）	宽（mm）	中心厚度（mm）	边缘厚度（mm）	焦距（mm）	曲率半径（mm）	材料
1	15	10	2.5	1.2	25	35	锗（Ge）
2	20	12	3	1.5	30	40	硒化锌（ZnSe）
3	25	15	4	2	40	50	硫化锌（ZnS）
4	30	20	5	2.5	50	60	锗（Ge）
5	40	25	6	3	60	70	硒化锌（ZnSe）
6	50	30	8	4	80	90	硫化锌（ZnS）

红外透镜的应用对比图

应用领域	核心功能	典型波段	常用透镜材料
热成像/夜视	成像、测温	长波红外，中波红外	锗、硒化锌、硅
激光加工/医疗	传能、聚焦	中红外	硒化锌、砷化镓、锗
气体检测/光谱分析	分析、检测	中红外	硒化锌、氟化钙、硅
汽车夜视/自动驾驶	成像、安全	长波红外，近红外	锗、硫系玻璃
通信/消费电子	传感、数据传输	近红外	玻璃、熔融石英

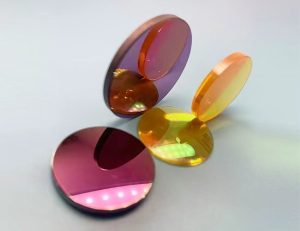

红外透镜不同材质的应用场景

材料名称	主要透光波段	核心特性	典型应用场景
锗	2 – 14 μm (最佳：8-12 μm)	长波红外之王，高折射率，色散大，不耐高温，价格贵	热成像（安防、消防、车载）、红外测温、光谱仪
硅	1.2 – 8 μm (最佳：3-5 μm)	硬度高，成本较低，热导性好，中波红外性能佳	中波红外热成像、工业激光光学（如1.5μm, 3μm）、化学传感
硒化锌	0.5 – 20 μm (极宽)	CO₂激光器核心材料，宽波段透明，激光损伤阈值高	高功率CO₂激光加工（切割/焊接）、红外光谱仪、多光谱系统
硫化锌	0.5 – 15 μm (很宽)	坚固耐用，可见光区呈淡黄色，性能均衡	军用窗口/头罩、低功率激光器、代替ZnSe用于恶劣环境
氟化钙	0.15 – 10 μm (极宽)	紫外到红外，色散低，激光损伤阈值高，但软且易潮解	紫外/可见/红外多光谱系统、高精度光谱仪、准分子激光器
硫系玻璃	取决于配方 (常用：3-12 μm)	可模压非球面，成本低，适合大规模生产，性能适中	低成本/消费级热成像（如手机插件、汽车夜视）、安防监控镜头
