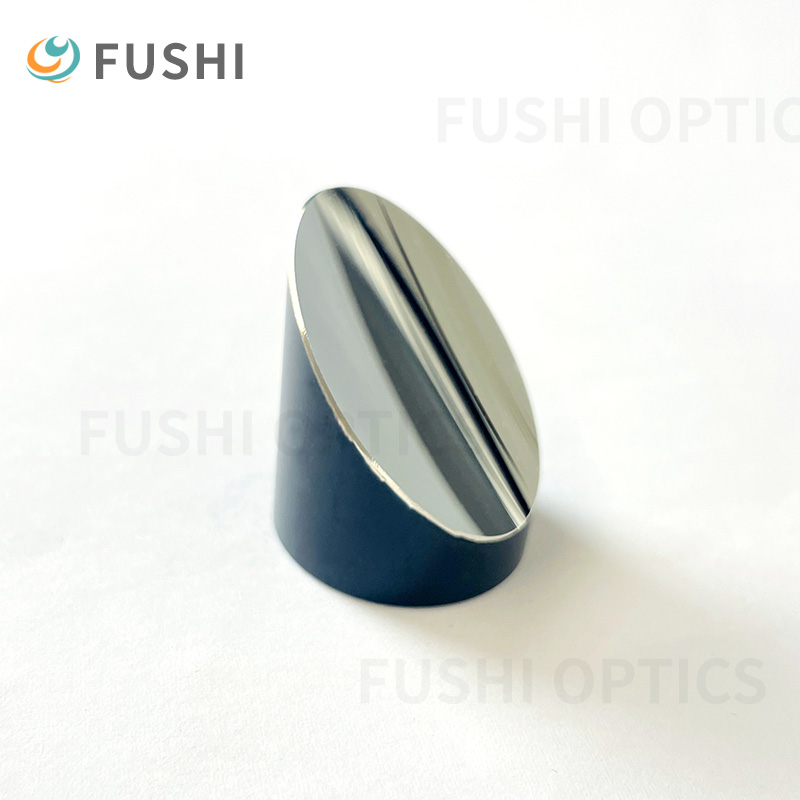

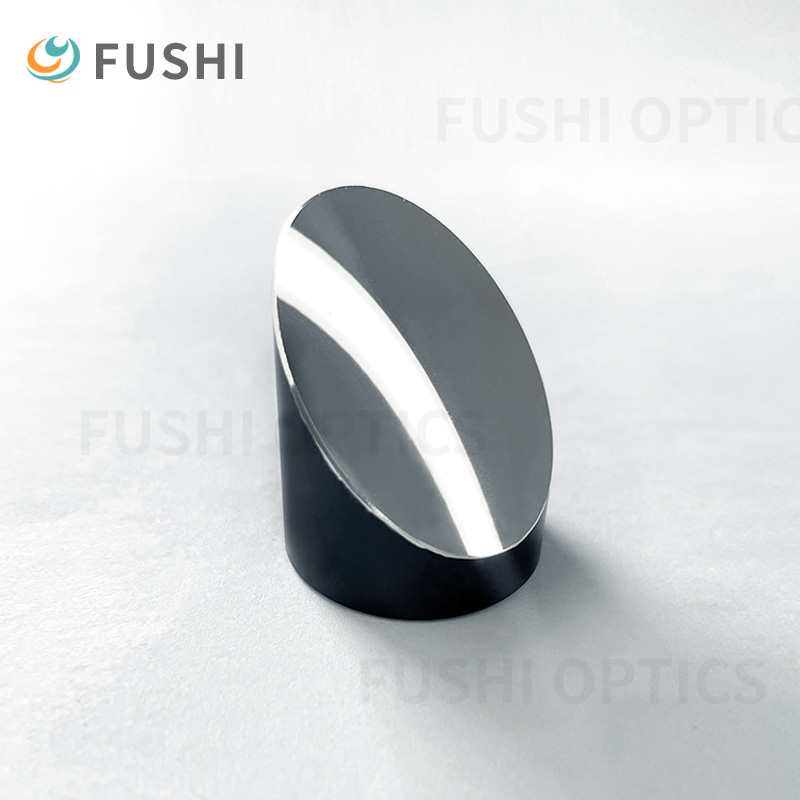

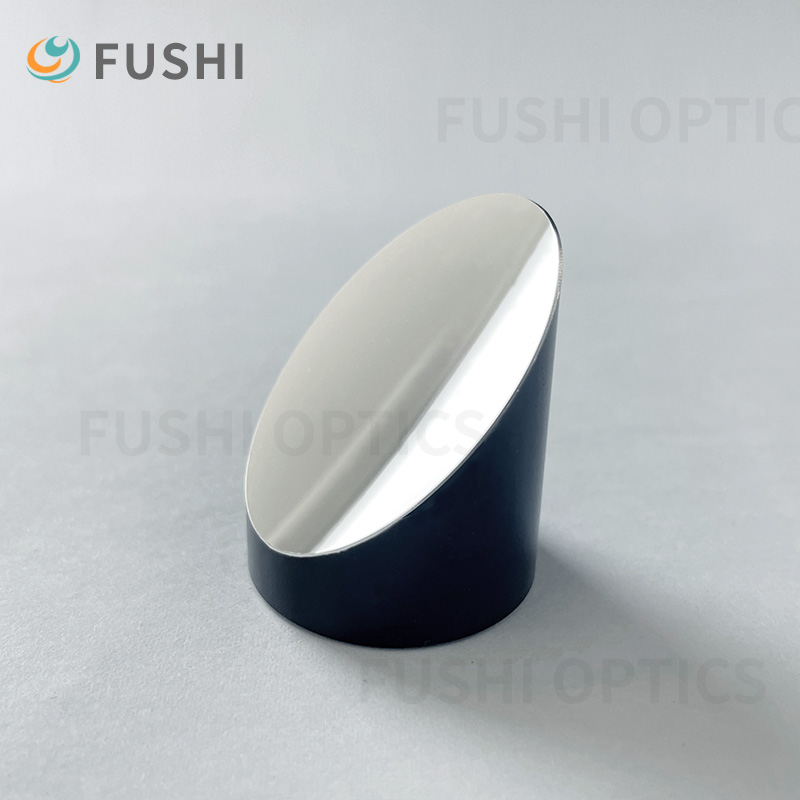

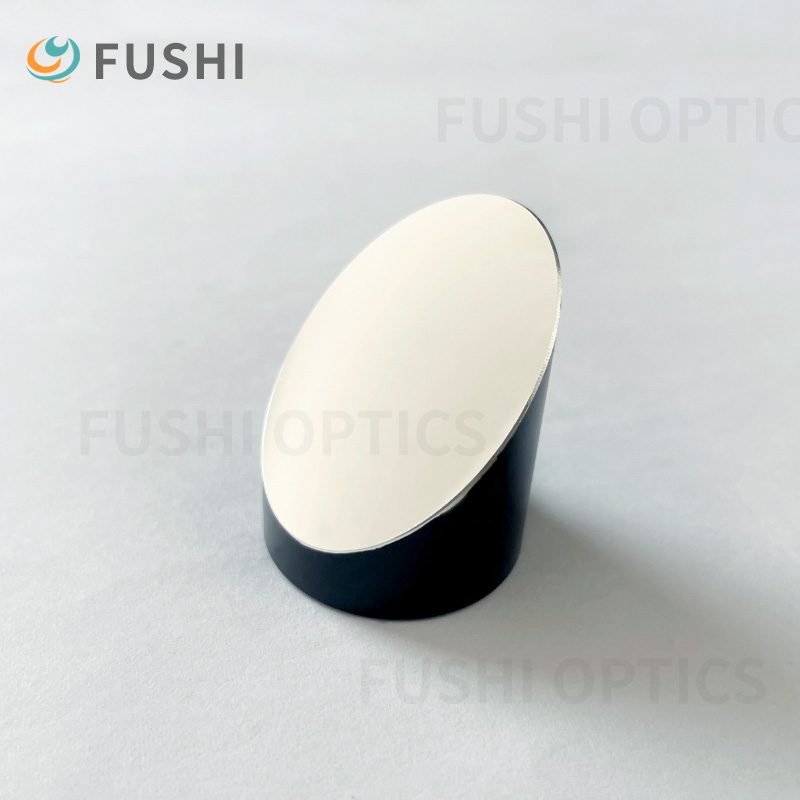

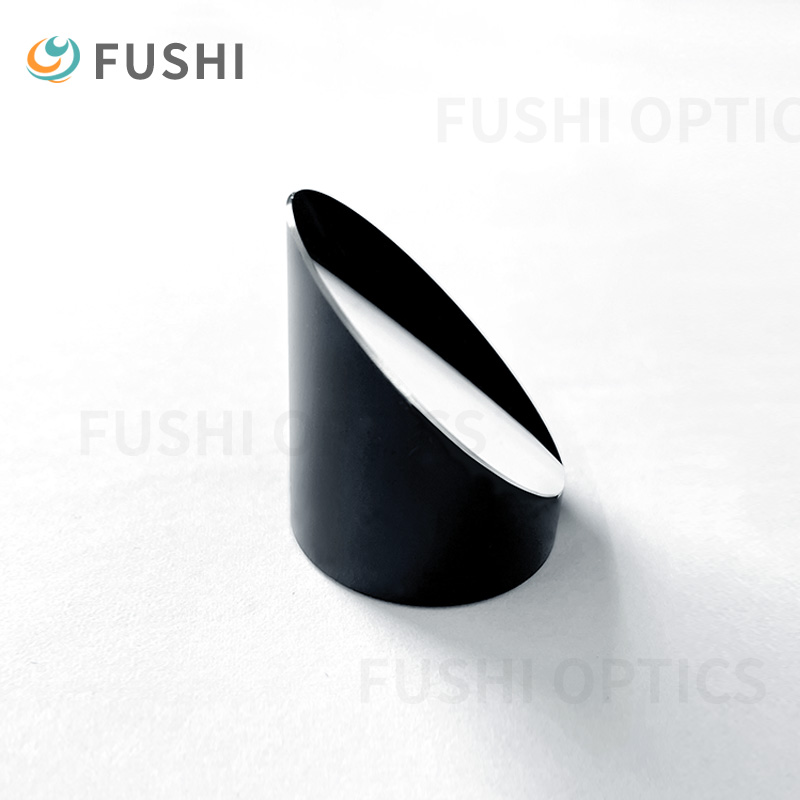

离轴抛物面(GMP)反射镜属于前表面反射镜，它们的反射表面是从一个对称的母抛物面截取的一部分，同时在反射面镀有高反射率的金属反射膜，因此它们能够无色散聚焦平行光束或准直点光源，其离轴设计可使入射光束与出射光束偏离一定角度。
核心定义与几何特性
离轴抛物面反射镜（Off-Axis Parabolic Mirror, OAP）是抛物面反射镜的离轴分段，其光学轴与镜面几何中心分离，具有以下特征：
- 非对称面型：无旋转对称性，需严格定义离轴角（Off-Axis Angle）
- 无遮挡设计：消除传统抛物面镜的中心遮光问题
- 严格聚焦能力：将平行光无像差地聚焦到一点（或反之）
关键几何参数：
母抛物面焦距：f=2R(R:顶点曲率半径)
离轴量：d=f⋅tanθ(θ:离轴角)
有效焦距：EFL=2cosθf
核心性能参数
| 参数 | 典型值/范围 | 检测标准 |
| 面型精度 | λ/8~λ/20（PV值@632.8nm） | ISO 10110-5 |
| 离轴角公差 | ±0.5 arcmin | MIL-STD-810G |
| 焦距误差 | ±0.1% | DIN 3140 |
| 表面粗糙度 | ＜0.5nm Ra | ISO 4287 |
| 镀膜反射率 | ＞99%（金属膜）/＞99.9%（介质膜） | ASTM E903 |
典型应用场景
激光光束操控
- 准直/聚焦：将发散激光束准直为平行光（或反向聚焦）
- 光束转向：实现大角度偏转无像差（如激光通信终端）
光谱分析系统

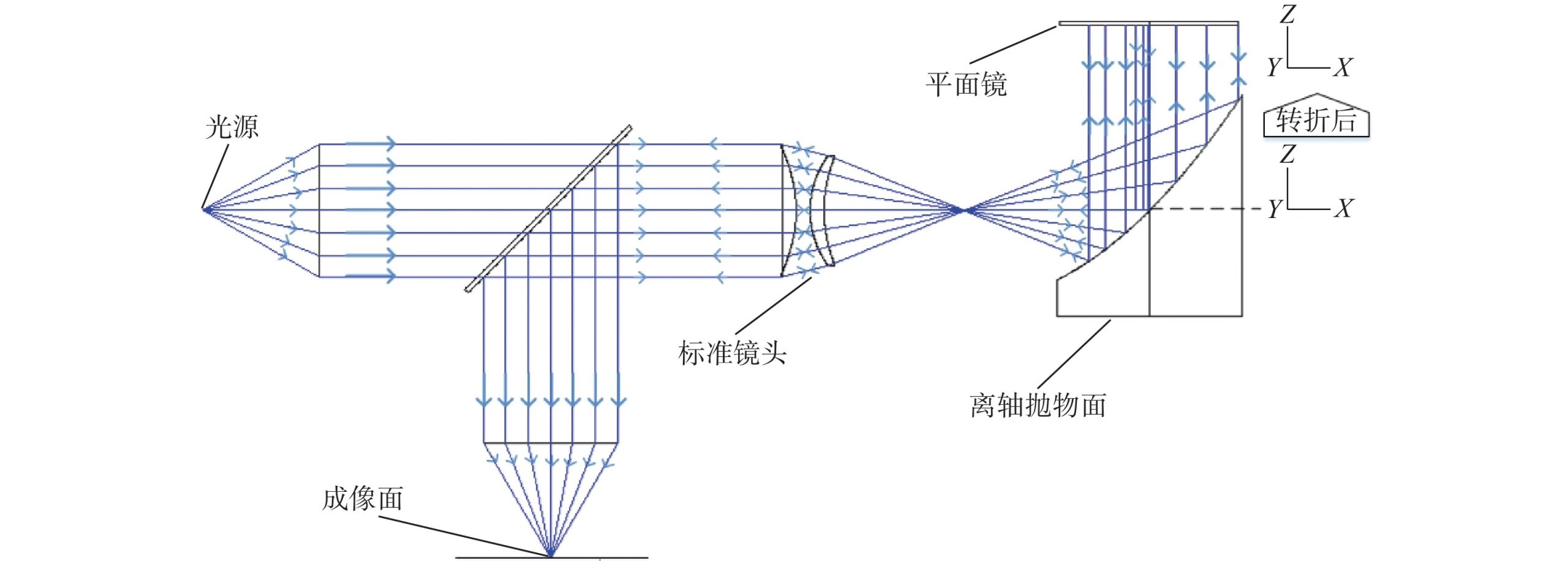

- 傅里叶光谱仪：离轴抛物面作为准直镜，消除球差和彗差
- 同步辐射光束线：聚焦X射线/极紫外光
空间光学
| 项目 | 应用案例 | 技术指标 |
| 詹姆斯·韦伯望远镜 | 近红外光谱仪校准 | 离轴角25°，面型精度λ/20@633nm |
| 激光引力波探测 | LIGO反射镜组 | 离轴量150mm，散射损耗＜10ppm |
产品型号列表（部分）
| 产品编号 | 直径(mm) | 焦距EFL(mm) | 镀膜 | 材料 | 反射面 光洁度 | 高度(mm) | 孔型 |
| TJFSGXLZPWMFSJ2010001 | 12.7 | 15 | 金高反膜 | AL6061 | 40/20 | 20 | 无孔 |
| TJFSGXLZPWMFSJ2010002 | 12.7 | 76.2 | 金高反膜 | AL6061 | 40/20 | 18.8 | 无孔 |
| TJFSGXLZPWMFSJ2010003 | 25.4 | 25.4 | 金高反膜 | AL6061 | 40/20 | 31.7 | 无孔 |
| TJFSGXLZPWMFSJ2010004 | 25.4 | 203.2 | 金高反膜 | AL6061 | 40/20 | 31.7 | 无孔 |
| TJFSGXLZPWMFSJ2010005 | 50.8 | 50.8 | 金高反膜 | AL6061 | 40/20 | 62.8 | 无孔 |

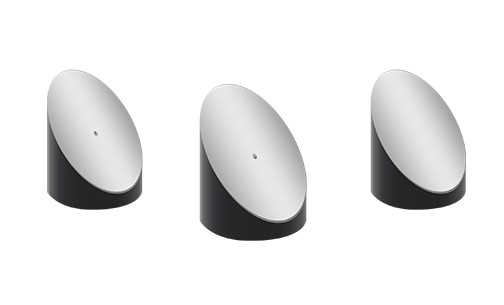

| TJFSGXLZPWMFSJ2010006 | 50.8 | 50.8 | 金高反膜 | AL6061 | 40/20 | 62.8 | 锥孔 |
| TJFSGXLZPWMFSJ2010007 | 50.8 | 101.6 | 金高反膜 | AL6061 | 40/20 | 62.8 | 通孔 |
| TJFSGXLZPWMFSJ2010008 | 50.8 | 152.4 | 金高反膜 | AL6061 | 40/20 | 62.8 | 锥孔 |
| TJFSGXLZPWMFSJ2010009 | 76.2 | 152.4 | 金高反膜 | AL6061 | 40/20 | 88.2 | 锥孔 |
| TJFSGXLZPWMFSJ2010010 | 76.2 | 228.6 | 金高反膜 | AL6061 | 40/20 | 88.2 | 通孔 |
| TJFSGXLZPWMFSJ2010011 | 12.7 | 15 | 银高反膜 | AL6061 | 40/20 | 20 | 无孔 |
| TJFSGXLZPWMFSJ2010012 | 12.7 | 25.4 | 银高反膜 | AL6061 | 40/20 | 18.8 | 无孔 |
| TJFSGXLZPWMFSJ2010013 | 25.4 | 25.4 | 银高反膜 | AL6061 | 40/20 | 31.7 | 无孔 |
| TJFSGXLZPWMFSJ2010014 | 25.4 | 203.2 | 银高反膜 | AL6061 | 40/20 | 31.7 | 无孔 |
| TJFSGXLZPWMFSJ2010015 | 50.8 | 50.8 | 银高反膜 | AL6061 | 40/20 | 62.8 | 无孔 |
| TJFSGXLZPWMFSJ2010016 | 50.8 | 101.6 | 银高反膜 | AL6061 | 40/20 | 62.8 | 通孔 |
| TJFSGXLZPWMFSJ2010017 | 76.2 | 152.4 | 银高反膜 | AL6061 | 40/20 | 88.2 | 锥孔 |
| TJFSGXLZPWMFSJ2010018 | 12.7 | 15 | 普通铝高反膜 | AL6061 | 40/20 | 20 | 无孔 |
| TJFSGXLZPWMFSJ2010019 | 12.7 | 76.2 | 普通铝高反膜 | AL6061 | 40/20 | 18.8 | 无孔 |
| TJFSGXLZPWMFSJ2010020 | 25.4 | 203.2 | 普通铝高反膜 | AL6061 | 40/20 | 31.7 | 无孔 |
| TJFSGXLZPWMFSJ2010021 | 50.8 | 50.8 | 普通铝高反膜 | AL6061 | 40/20 | 62.8 | 无孔 |
| TJFSGXLZPWMFSJ2010022 | 50.8 | 76.2 | 普通铝高反膜 | AL6061 | 40/20 | 62.8 | 无孔 |
| TJFSGXLZPWMFSJ2010023 | 50.8 | 203.2 | 普通铝高反膜 | AL6061 | 40/20 | 62.8 | 无孔 |
| TJFSGXLZPWMFSJ2010024 | 50.8 | 101.6 | 普通铝高反膜 | AL6061 | 40/20 | 62.8 | 通孔 |
| TJFSGXLZPWMFSJ2010025 | 76.2 | 152.4 | 普通铝高反膜 | AL6061 | 40/20 | 88.2 | 锥孔 |
| TJFSGXLZPWMFSJ2010026 | 76.2 | 228.6 | 普通铝高反膜 | AL6061 | 40/20 | 88.2 | 通孔 |
注：以上表格展示仅为部分反射镜尺寸及参数，我司支持各类尺寸、参数的定制
本公司提供：
- 免费光学设计咨询服务
- 非标尺寸48小时快速报价
- 批量采购享梯度折扣
在产品规格方面，孚仕光学的各类光学反射镜尺寸齐全。无论客户需要何种尺寸的反射镜，都能提供满足其需求的产品。价格也拥有绝对优势，通过优化生产流程、降低成本等方式，为客户提供高性价比的光学元件产品。
欢迎来电咨询：155 2282 5423 微信：wangzai05211
